Verktyg i hårdmetall säkerställer snabbare cykeltider, medan snabbstål är billigare och är första valet i äldre maskiner eller system med en sämre möjlighet till uppsättning. Gühring kombinerar båda fördelarna med dessa material i ett verktyg! Genom att skruva på ett hårdmetallshuvud på en HSS-kropp. Resultatet? Ett modulärt system för nya pressgängtappar.

Vad har rotornavet på en vindkraftsturbin, lastbilens bakaxel och det stora rullagret på en kran gemensamt? Inre gängor med stora diametrar som måste produceras i alla dessa komponenter. Men vid bearbetning av mycket stora arbetsstycken är de underliggande förutsättningarna ofta utmanande. Eftersom det inte är möjligt att på ett säkert sätt spänna fast stora komponenter uppstår ofta vibrationer som leder till verktygsbrott i hårdmetallsverktyg. Verktyg av snabbstål kan dock inte erbjuda de höga skärparametrar som krävs för kostnadseffektiv produktion av stora gängor.

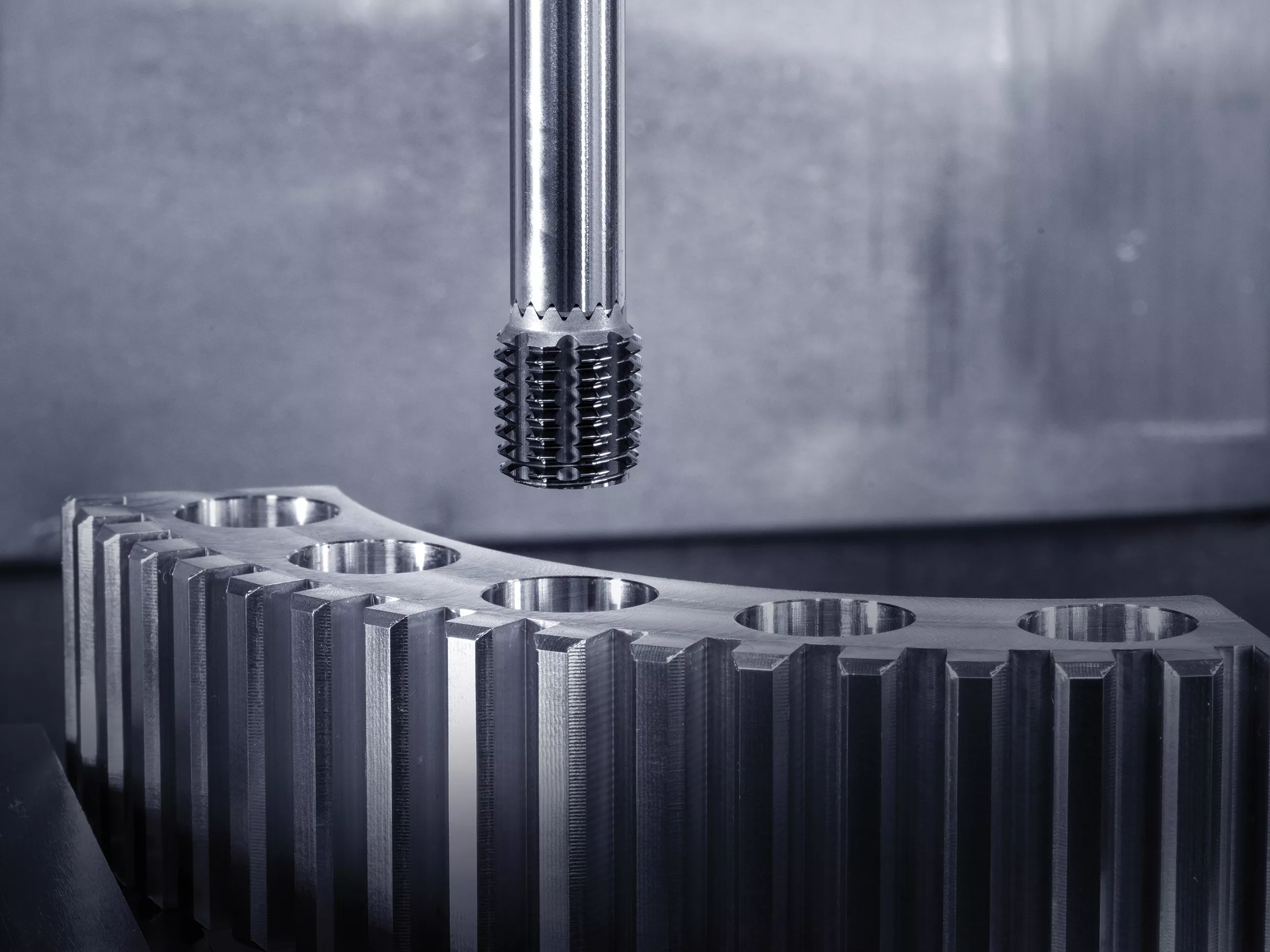

Gühring presenterar nu lösningen på detta problem: pressgängtappar som kombinerar slitstyrka med seghet. Konceptet består av en snabbstålskropp (HSS-E) och ett utbytbart gänghuvud av hårdmetall med en AICrN-beläggning. Komponenterna är anslutna med en skruv. Jämfört med ett gängverktyg av HSS-E minskar hårdmetallgängan både cykeltiden och ökar verktygslivslängden – även under mindre än idealiska förhållanden. Eftersom HSS-kroppen gör verktyget billigare än ordinarie hårdmetallsverktyg, får kunden en dubbel kostnadsfördel.

Kan kombineras för ett brett spektrum av bearbetningsoperationer

En annan stor fördel med detta modulära system är dess höga grad av flexibilitet. Beroende på komponentkraven kan två olika skaftlängder kombineras med hårdmetallshuvuden för alla gängstorlekar mellan M12 och M24. Som ett resultat är verktyget också lämpligt för produktion av större dimensioner och längre utföranden. Om ett gänghuvud slits ut kan verktygskroppen fortfarande användas upp till åtta gånger.

Hirth kopplingen mellan kropp och skärhuvud, absorberar torsionsbelastningen och säkerställer en perfekt koncentricitet. Vridmomentet reduceras också av verktygets speciella polygonutformning och AlCrN-beläggningen

Med den modulära pressgängtappen kan gängor tillverkas pålitligt i stål, rostfritt stål, gjutmaterial och även speciallegeringar.
